Como funciona o DR dispositivo diferencial residual e por que ele salva vidas

Você já tomou um choque elétrico ao ligar o chuveiro ou sentiu um leve formigamento ao encostar em um eletrodoméstico? Embora pareçam situações banais, esses episódios são avisos claros de que a sua rede elétrica pode estar com vazamento de corrente.

A boa notícia é que existe um equipamento criado especificamente para evitar que acidentes graves — como acidentes fatais por eletrocussão e incêndios — aconteçam na sua casa. Trata-se do Dispositivo Diferencial Residual, uma peça essencial em qualquer painel elétrico moderno.

Entenda em detalhes como funciona o DR, qual a diferença dele para os disjuntores comuns, os tipos existentes no mercado e como saber se a sua instalação precisa de uma revisão urgente.

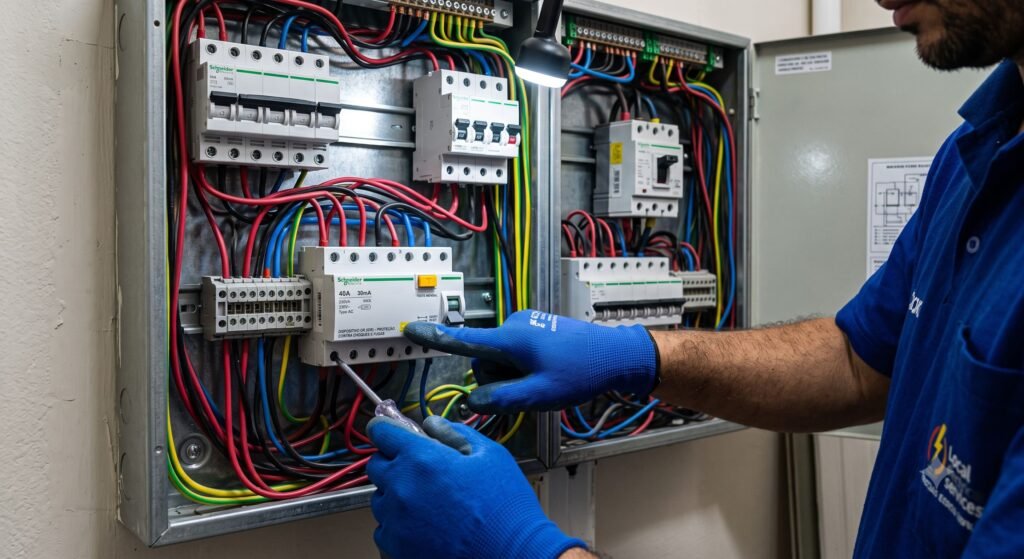

O Que É o Dispositivo Diferencial Residual (DR)?

O Dispositivo Diferencial Residual, popularmente conhecido como DR, é um equipamento de proteção elétrica projetado para proteger pessoas e animais contra choques elétricos. Ele monitora constantemente a corrente que entra e sai dos circuitos da sua edificação.

Enquanto os disjuntores tradicionais servem para proteger a fiação da casa contra sobrecargas e curtos-circuitos, o DR foi desenvolvido para proteger a vida humana.

No Brasil, o uso do dispositivo é obrigatório desde 1997, segundo a norma NBR 5410 da ABNT (Associação Brasileira de Normas Técnicas), para áreas molhadas, sujeitas a lavagem ou externas.

Como Funciona o DR no Dia a Dia da Sua Instalação?

A lógica por trás do funcionamento desse dispositivo é baseada em uma lei fundamental da física: a corrente que entra por um circuito elétrico deve ser exatamente igual à corrente que sai por ele.

O equipamento possui um transformador interno que mede a intensidade da corrente na fase e no neutro. A partir dessa medição contínua, o processo ocorre em poucas etapas:

• Situação Normal: A quantidade de corrente que vai para o aparelho é idêntica à que retorna. O sistema permanece em equilíbrio.
• Detecção de Fuga de Corrente: Se uma pessoa toca em um fio descascado ou em uma carcaça energizada, parte da corrente se desvia pelo corpo até a terra.
• Disparo Instantâneo: O DR percebe a diferença entre a corrente de entrada e a de saída em milissegundos e desliga o circuito imediatamente.

Essa velocidade de desligamento é o que impede que o choque elétrico cause uma parada cardiorrespiratória ou queimaduras graves.

Os Tipos de Dispositivos DR Existentes

Para atender às necessidades de cada projeto, o mercado disponibiliza o DR em três formatos principais. Conhecer cada um ajuda a entender a melhor aplicação na sua residência ou empresa:

1. IDR (Interruptor Diferencial Residual)

É o modelo mais comum nas instalações residenciais. Ele possui apenas a função de detectar a fuga de corrente e desarmar o circuito. Por não proteger contra curto-circuito, deve trabalhar sempre em conjunto com disjuntores comuns (NEMA ou DIN).

2. DDR (Disjuntor Diferencial Residual)

Este modelo é uma solução completa "dois em um". Ele reúne no mesmo corpo a proteção contra fugas de corrente (própria do DR) e a proteção contra curtos-circuitos e sobrecargas (própria do disjuntor tradicional).

3. Módulo DR

É um acessório acoplado a disjuntores já existentes no painel de distribuição. É muito utilizado em quadros industriais ou comerciais de maior porte.

Tipos de Sensibilidade e Categorias de Proteção

Nem todos os dispositivos DR atuam da mesma forma. A sensibilidade do aparelho determina o tipo de proteção fornecida:

Alta Sensibilidade (<= 30mA)

Destinado à proteção de pessoas e animais. A corrente de 30 miliamperes é o limite seguro suportado pelo corpo humano sem que haja danos irreversíveis à saúde.

Baixa Sensibilidade (>= 300mA)

Voltado para a proteção de patrimônio e instalações. É utilizado para prevenir incêndios causados por faíscas ou aquecimentos gerados por fuga de corrente em grandes fiações.

Classes de Corrente (AC, A e B)

• Classe AC: Detecta correntes residuais alternadas. É o padrão utilizado em residências para lâmpadas, chuveiros e tomadas comuns.
• Classe A: Detecta correntes alternadas e pulsantes. Indicado para circuitos com equipamentos eletrônicos, placas de indução e inversores.
• Classe B: Detecta correntes alternadas, pulsantes e contínuas puras. Recomendado para carregadores de carros elétricos e equipamentos hospitalares.

Principais Motivos Para o DR Desarmar Frequente

Muitas pessoas reclamam que o botão do DR "cai toda hora" e optam por remover o dispositivo. Essa é uma atitude perigosa. O desarme contínuo é um sintoma de que há um problema sério na sua instalação.

Principais causas para o desarme do DR:

1. Eletrodomésticos com Defeito: Resistências queimadas de chuveiros, geladeiras velhas ou lavadoras com vazamento de água na fiação interna.
2. Umidade na Fiação: Caixas de passagem externas acumulando água da chuva ou infiltrações em paredes com conduítes.
3. Erros de Instalação: Misturar o condutor neutro do circuito do DR com o neutro de outros circuitos sem proteção.
4. Isolamento Rompido: Fios antigos com a capa protetora ressecada ou mordida por pragas.

Se o seu quadro de força apresenta desarmes constantes, o ideal é contratar um serviço especializado de eletricista 24 horas para diagnosticar e eliminar a fuga de corrente com ferramentas adequadas.

Onde a Instalação do DR É Obrigatória por Lei?

De acordo com o item 5.1.3.2.2 da norma NBR 5410, a instalação de dispositivos de alta sensibilidade (30mA) é obrigatória nos seguintes pontos:

• Circuitos de tomadas em cozinhas, copas, lavanderias e áreas de serviço.
• Circuitos que atendam banheiros e lavabos.
• Todos os circuitos de tomadas instaladas em áreas externas.
• Circuitos internos que alimentem equipamentos na área externa (iluminação de jardim, bombas de piscina, portões).

Passo a Passo: Como Testar Se o Seu DR Está Funcionando

Todo dispositivo DR possui um botão de teste na parte frontal, identificado pela letra "T". Ele serve para simular uma fuga de corrente interna e testar o mecanismo de disparo.

Siga o procedimento abaixo uma vez por mês:

1. Vá até o quadro de distribuição elétrico da sua residência.
2. Localize o dispositivo DR.
3. Pressione o botão "T".
4. Resultado Esperado: A alavanca do dispositivo deve cair imediatamente, cortando a energia dos circuitos protegidos.
5. Arme a alavanca novamente para restabelecer a energia.

Atenção: Se ao pressionar o botão "T" a alavanca não cair, o dispositivo está com defeito e precisa ser trocado imediatamente por um profissional qualificado.

Perguntas Frequentes Sobre o DR (FAQ)

O DR substitui o disjuntor comum?

Não na maioria dos casos. O Interruptor DR (IDR) precisa trabalhar em conjunto com o disjuntor. Apenas o Disjuntor Diferencial Residual (DDR) combina ambas as funções no mesmo aparelho.

O DR gasta muita energia elétrica?

Não. O consumo de energia do circuito interno do DR é irrisório e não causa nenhum impacto perceptível na sua conta de luz ao fim do mês.

Posso instalar um único DR para a casa inteira?

Tecnicamente é possível, mas não é recomendado. Se houver uma pequena fuga de corrente em um aparelho específico, a casa inteira ficará no escuro. O ideal é dividir os circuitos por zonas ou cômodos.

Proteja Seu Lar e Sua Família

Entender a importância do Dispositivo Diferencial Residual é o primeiro passo para garantir a segurança da sua infraestrutura elétrica. Ele é um investimento acessível que evita tragédias imensuráveis.

Se a sua casa ainda não possui esse dispositivo instalado, ou se o seu painel elétrico vive desarmando sem razão aparente, não adie a manutenção.
